2011.11.22

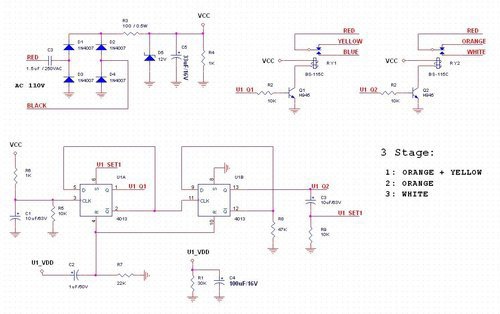

一般日光燈座中的一個切換開關 , 可以切換 單燈 , 雙燈 或 小燈

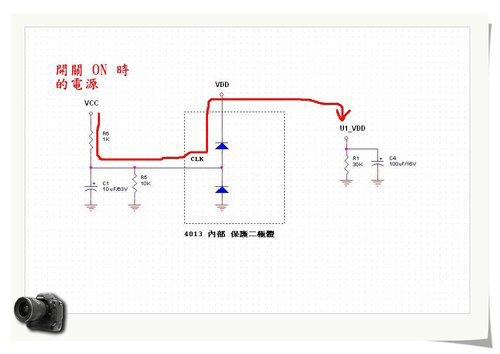

IC 4013 的電源提供技巧 , 主要是利用 IC 內部特有的 輸入 PIN 保護二極體順向導通的特性 , 開關 ON 時的瞬間 , 把直流 VCC 儲存在 電容 C4 (100uF ) 之上 ,
此C4上電源在 開關 OFF 之後 , 仍然能維持 3 ~ 5 秒左右的時間 , 用來保持住上一次的兩位元正反器計數狀態!
